이번시간에는 CE인증 마크 취득을 위하여 필요한 전자파 시험(EMC Test)에 대해서 알아보도록 하겠습니다!
| CE(Conformité Européene Marking)이란 무엇인가요? |
CE인증은 간단히 유럽연합(EU) 시장에 판매되는 제품들에 대한 안전성, 건강성, 환경 및 소비자 보호 요건을 만족하는 의미의 유럽 인증 마크입니다.
한국에서는 KC마크를 생각하시면 됩니다.
CE인증은 유럽 국가에서 제품을 판매하는 경우 반드시 실시해야 하는 인증입니다.
| CE인증은 종류가 무엇이 있나요? |
CE인증에도 CoC, DoC 2가지로 구분됩니다.
CoC(Certificate od Compliance)는 적합서 인증이라고도 하며, 승인기관(Notifide Body, NB)이 제조자 또는 제조사의 대리인이 적합성 선언을 실시한 기술문서를 검토하여 발급하는 증명서 입니다.
한국에서는 안전인증을 생각하시면 됩니다.
DoC(Declaration of Conformity)는 제조자 또는 제조자의 대리인이 스스로 기술문서를 검토하고 시험을 실시하여 적합성 선언을 하는 방식입니다.
한국에서는 자율안전확인신고라고 생각하시면 됩니다.
2개의 차이는 DoC는 제조자가 해당 제품에 대하여 관련 지침 및 규격에 적합함을 확인하고 기술문서를 작성하여 스스로 적합성 선언을 하고 선언서를 발행하는 방식이고, CoC는 DoC로 선언한 기술문서를 승인기관(NB)에서 확인 후 발행한다는 점에서 차이가 있습니다.
일반적으로 별도의 사용자 요청이 있거나, CoC인증이 반드시 필요한 품목이 아닌 경우 CE은 DoC로 많이 발행하고 있습니다.
| CE인증 절차는 어떻게 되나요? |
CE인증 절차는 간단히 설명하면 다음과 같습니다.
■ 1단계(제품분류, 규격 검토)
- 1단계는 CE인증대상품목을 확인하고 적용해야 하는 규격을 확인하는 단계입니다.
■ 2단계(시험진행 및 기술문서 작성)
- 2단계는 1단계에서 검토한 규격에 대하여 규격에서 요구하는 시험을 실시하고, 기술문서를 작성하는 단계입니다.
■ 3단계(CE인증서 발행)
- 시험과 기술문서 작성이 끝나면 DoC의 경우 제조자 스스로 적합성 선업을 하는 방식으로 자체적으로 CE인증서를 발행합니다. CoC의 경우 승인기관에서 DoC자료를 제공하여 인증서를 발급 받습니다.
| CE인증에 필요한 전자파 시험은 무엇인가요? |
적용되는 제품에 따라 시험방법은 다양하지만, 오늘은 포스팅의 목적인 전자파 시험(EMC Test)에 대하여 설명드리도록 하겠습니다.
CE인증에 필요한 전자파 시험은 전자기기의 방해를 일으킬 수 있거나 이러한 방해파에 의해 성능에 영향을 미칠 수 있는 모든 전기·전자기기가 시험 대상에 해당됩니다.
전자파 시험(EMC TEST)는 EU의 EMC 지침 요구사항에 따라 제품을 평가합니다.
| 전자파 시험은 어떻게 진행되나요? |
먼저 제품분류에 따른 전자파 시험 방법을 정합니다.
전자파 시험의 경우 제품의 종류에 따라 시험방법을 별도로 정하고 있습니다.
예를들어 제품이 '산업용 기기'에 해당하는 경우 EN ICE 61000-6-4, EN IEC 61000-6-2 표준에 따라 시험을 실시하고, '가정용 기기'에 해당하는 경우 EN 55014-1, EN 55014-2 표준에 따라 시험을 실시하여야 합니다.
그 밖에도 의료기기, 멀티미디어 기기, 조명기기 등 다양한 시험표준이 있기 때문에 CE인증 제품에 대해여 정확하게 시험표준을 적용해야 합니다.
시험실 내에서 시험이 가능한 소형 제품은 시험실 내에서 시험을 실시하고, 피시험기기의 크기나 중량이 크고 기반 시설에 대한 연결문제로 시험실에서 시험을 실시하기 어려운 경우 현장시험(On Site Test)으로 시험을 실시합니다.
| 전자파 시험은 어떤 종류가 있나요? |
먼저 전자파 시험은 크게 2가지로 구분할 수 있습니다.
■ 전자파 장해(EMI, Electromagnetic Interface) 시험
약자로 EMI 시험으로 전자파 간섭, 전자파 장해, 전자파 장해 시험 등으로 불리고 있습니다.
전자기 장해 시험은 제조자가 생산한 제품에서 발생되는 전자파가 다른 제품에 영향을 주는지를 확인하는 시험입니다. 예를들어 가끔 전기제품에서 전자파가 많이 발생한다는 보도가 나오는 것 같이 전기제품에서 나오는 전자파는 일정한 한계값을 정하고 있습니다. 이 한계값이 초과해서 전자파가 나오는지를 확인하는 시험이라고 이해하시면 됩니다.
EMI시험의 종류를 살펴보면 전도성 방출(Conducted Emission, CE) 시험과 방사성 방출(Radiated Emission, RE) 시험으로 구분할 수 있습니다.
그 밖에도 제품군에 따라 불연속 장해(Discontinuous Disturb ance) 시험, 방해전력(Disturbance Power) 시험 등이 있습니다.

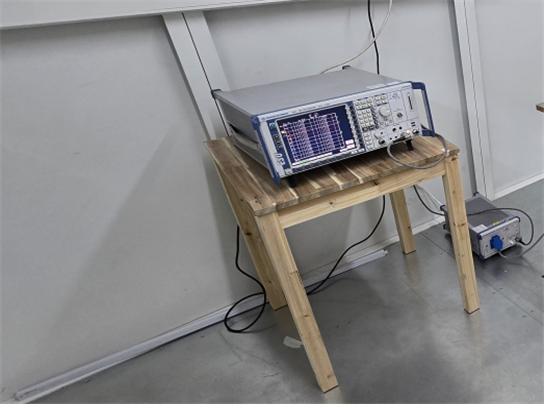

대표적인 EMI 시험을 살펴보면 전도성 방출 시험은 제품으로부터의 노이즈가 전원선을 통해 방출될 때 허용레벨을 초과하는 지를 측정하기 위하여 실시하는 시험입니다.

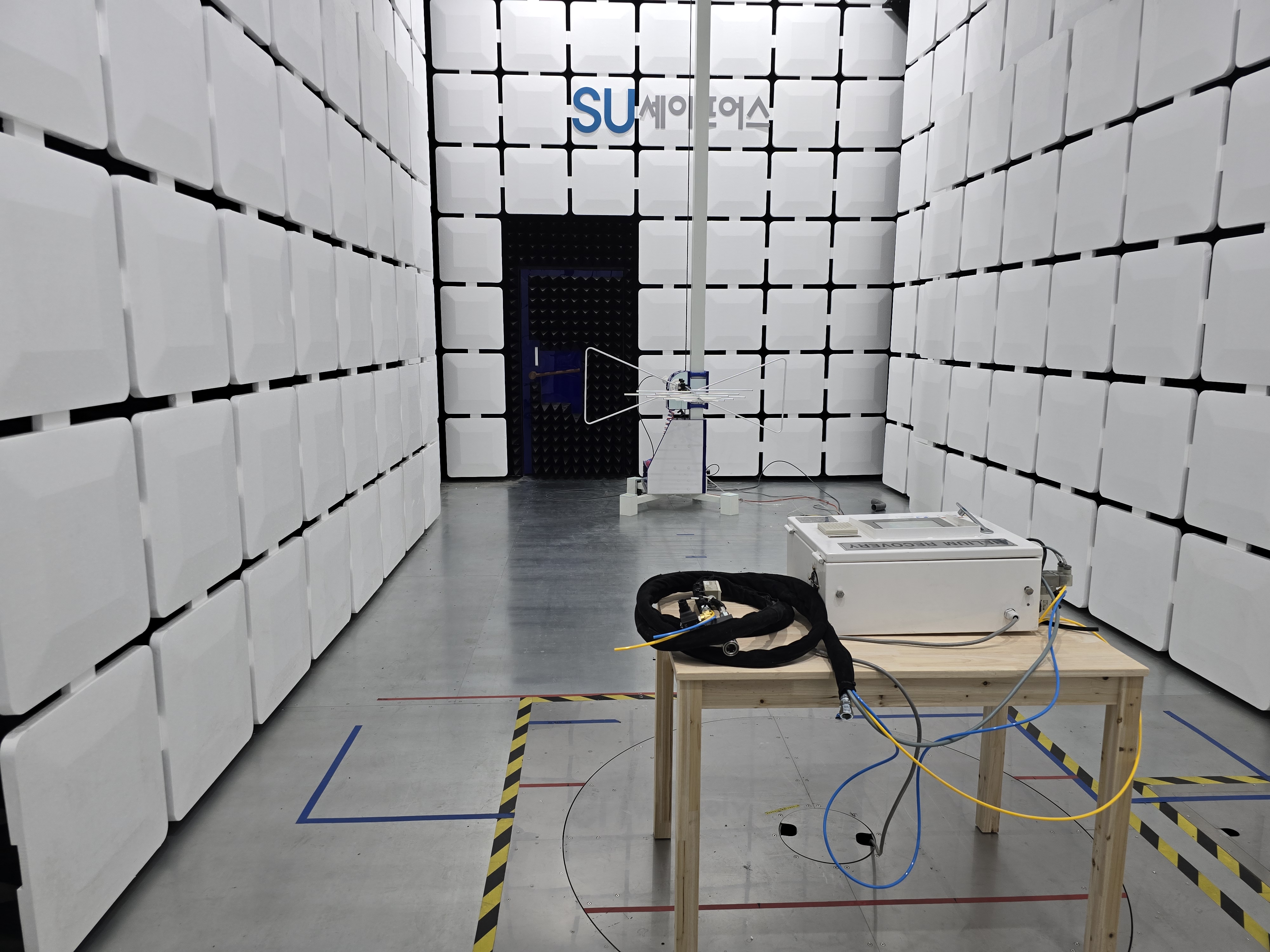

방사성 발출 시험은 제품으로부터 전자파가 공간을 통해 방사될 때 허용레벨을 초과하는 지를 측정하기 위한 시험입니다.
■ 전자파 내성(EMS, Electro Magnetic Suseptibility) 시험
약자로 EMS 시험으로 제조자가 생산한 제품이 다른 제품에서 발생된 전자파로부터 영향을 받지 않고 제품이 정상작동 하는지를 확인하는 시험입니다.
대표적인 EMS 시험을 살펴보면 정전기 방전(Elecrtostatic Discharge) 시험, 방사성 RF 전자기장(Radiatde Immunity) 시험, 전기적 빠른 과도현상(Electrical Fast Transients Burst) 시험, 서지(Surge) 시험, 전도성 RF 전자기장(Conducted Immunity) 시험, 전압강하 및 순간 정전(Voltage dips and Interruptions) 시험이 있으며, 그 밖에 제품군에 따라 전원 주파수 자기장(Power Frequency Magnetic Field) 시험을 추가로 실시하기도 합니다.
EMS 시험을 살펴보면
첫 번째 정전기 방전(Electrostatic Discharge, ESD) 시험은 주변 환경과 설치 조건에 따라 제품이 정전기 방전에 영향을 받는지를 확인하는 시험입니다.
금속부품과 측면에서 접촉방법(Contact Discharge)을 실시하고, 절연함체 및 이음새에는 기중방전(Air Discharge)을 실시합니다.
두번재 방사성 RF 전자기장 시험은 방사 내성(Radiated Susceptibility, RS) 시험이라고도 불리며, 방사성 전자파 에너지(전자기장)에 의하여 제품의 성능을 평가하기 위한 시험입니다.
현장시험의 경우 시료의 크기, 복잡성, 주위환경 등으로 안테나를 사용하기 어려운 제조 또는 설치장소에서는 EM 클램프 또는 전류 주입 클램프를 사용하여 전도성 RF 전자기장 시험으로 89 MHz ~ 1 Ghz 주파수 대역에 한하여 시험을 대신하고 있습니다.
세번째 전도성 RF 전자기장 시험은 전도 내성(Conducted Susceptibility, CS)시험이라고 불리며, RF 송수신기로부터 의도적으로 발생하는 전자파 방해에 대한 제품의 전도 내성을 확인하는 시험입니다.

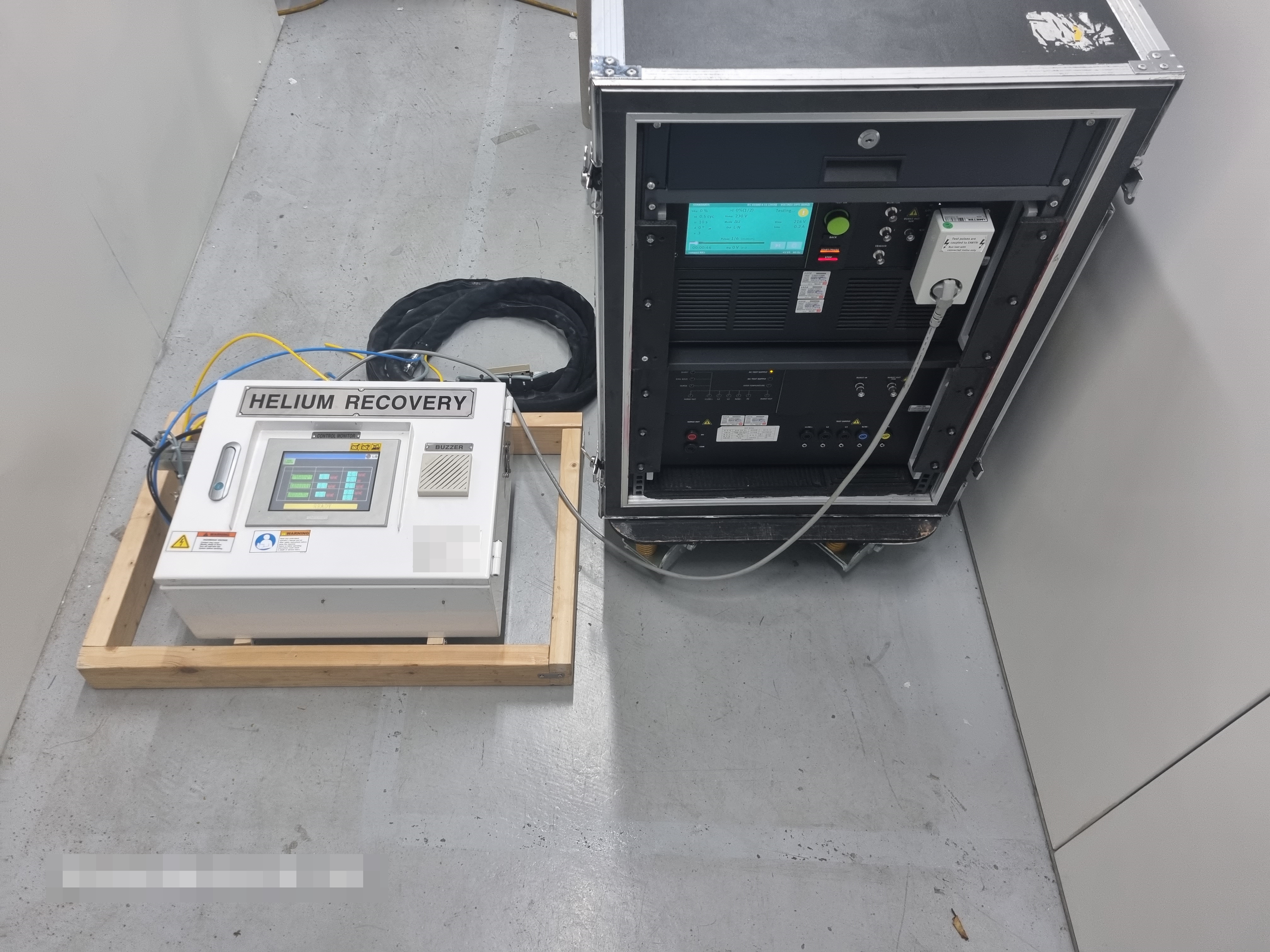

사진과 같이 결합장치(CDN, EM 클램프, 전류 주입 클램프)를 연결하여 시험을 실시합니다.

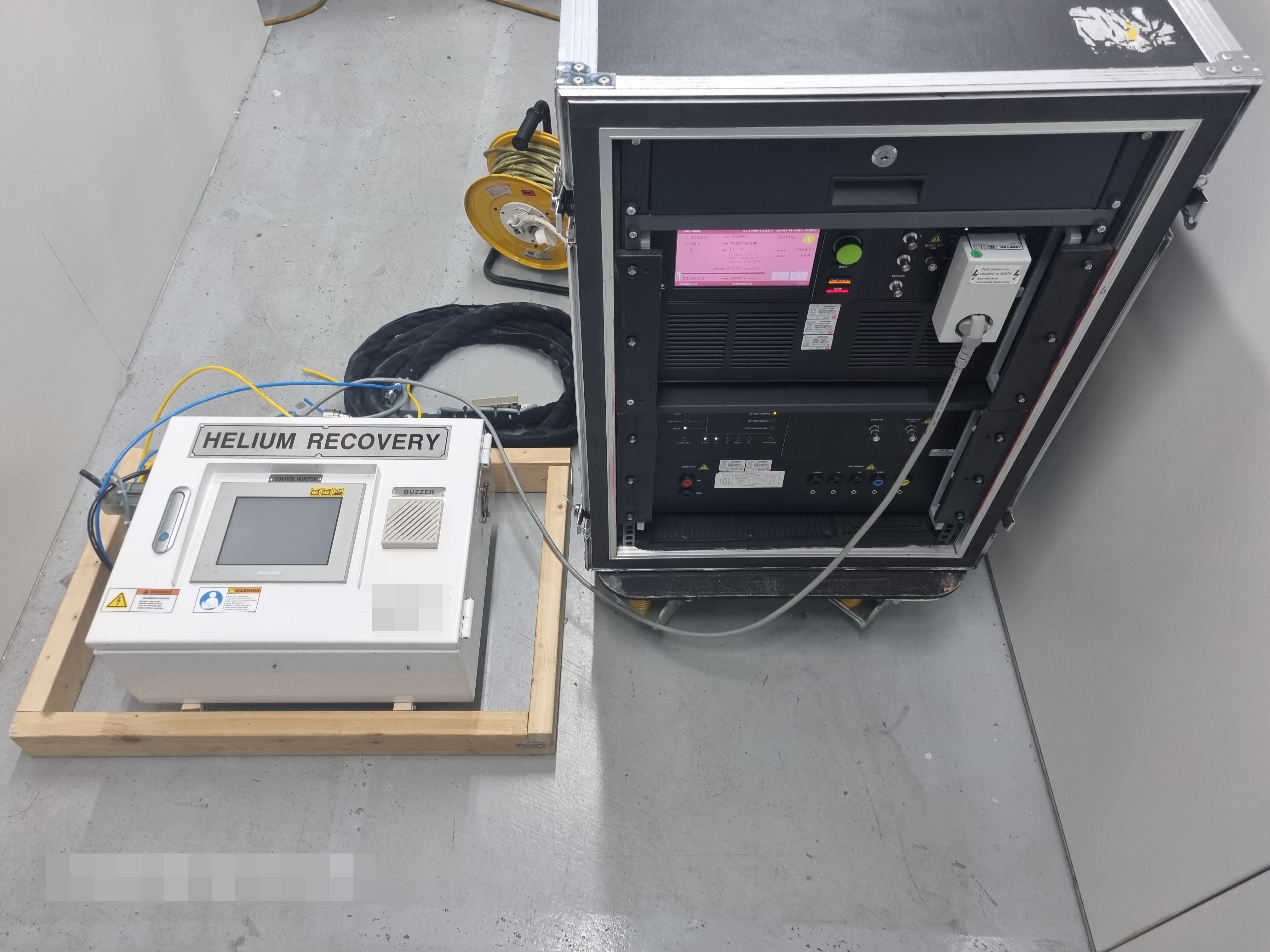

네번째 시험은 전기적 빠른 과도현상(Electrical Fast Transients Burst) 시험입니다.
일명 버스트 시험이라도 불리며, 전원포트, 신호 및 제어포트에서 일어나는 반복적으로 빠른 과도현상(버스트)의 영향을 받을 때 제품의 성능평가를 하기 위한 시험입니다.
다섯번째 서지(Surge)시험은 스위칭과 낙뢰로부터 발생되는 서지 전압에 의해 야기되는 제품의 반응을 확인하는 시험입니다.
여섯번째로 전압강하 및 순강정전(Voltage Dips and Interruptions) 시험은 전압 강하, 순간 정전 및 전압 변동이 일어날 수 있는 저압 전압 공급 회로망에 연결되는 전기 및 전자기기에 대한 내성 평가를 위한 시험입니다.
끝으로 자기장에 민감한 장치를 포함하는 제품에만 적용하는 전원주파수 자기장(Power Frequency Magnetic Field) 시험이 있습니다. 해당 시험은 전원 주파수(연속적이고 짧은 지속시간의 전계)의 자기장에 노출되어있는 가정용, 상업용 및 공업용 제품의 내성을 확인하기 위한 시험입니다.
지금까지 전자파 시험 2가지(EMI, EMS)에 대해 알아봤습니다!
전자파 시험은 EMC TEST라고도 불리는데요! 이 2가지 시험을 모두 합친 말이 EMC라고 생각하시면 되겠습니다!
오늘은 유럽으로 수출할 때 반드시 받아야 하는 CE인증(CE Marking) 중 전자파 시험(EMC TEST)에 대해 알아봤습니다.
전자파 시험은 CE인증 뿐 아니라 국내 전파법에 따른 방송통신기자재등의 적합성 평가, 산업안전보건법에 따른 자율안전확인신고 등 다양한 인증에 필요한 시험입니다.
3M 챔버 및 실드룸(차폐룸) 시험 및 현장시험(출장 시험)도 모두 가능하니 전자파시험에 대하여 궁금하신점 있으시면 언제든 연락주세요! 감사합니다.
